ściana wewnętrzna - nawiercanie otworów w jednym rzędzie otworów dotyczy tylko ścian nie posadowionych na fundamencie

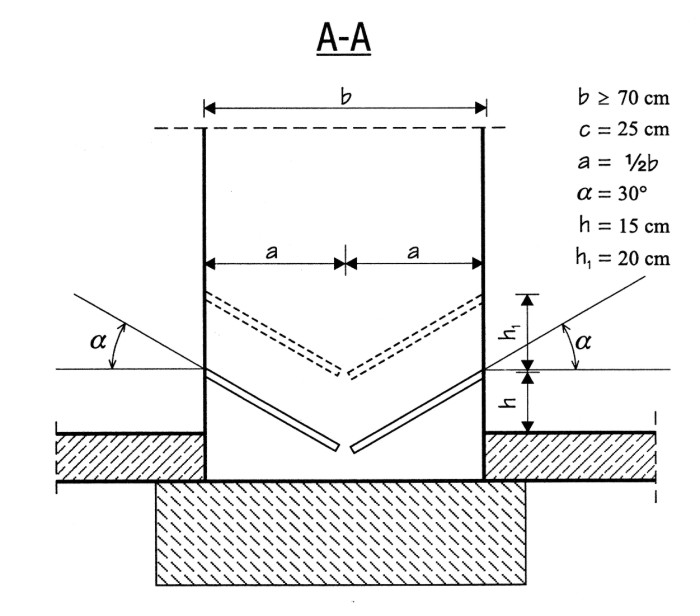

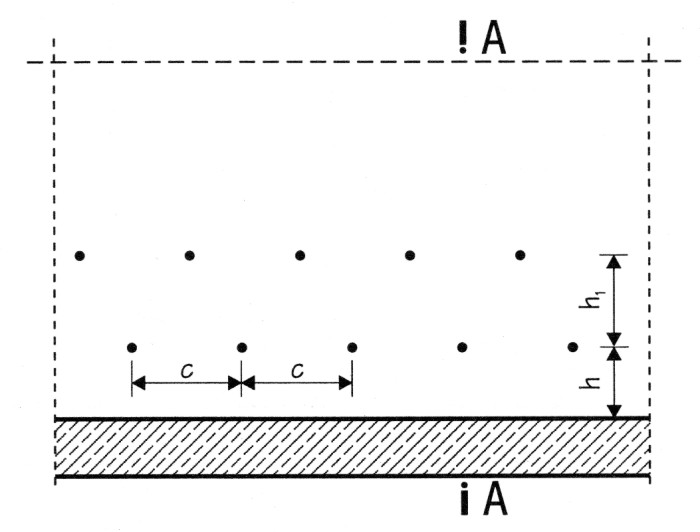

RYS NR 4
Ściana nośna wewnętrzna posadowiona na własnym fundamencie
Otwory nawiercane po obu stronach w podwójnym szeregu.
W takim przypadku wypełnienie otworów wykonuje się najpierw
po jednej stronie ściany a następnie po drugiej.

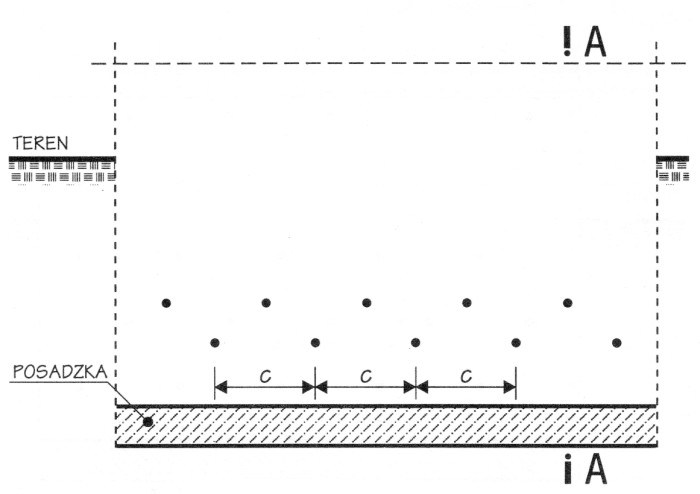

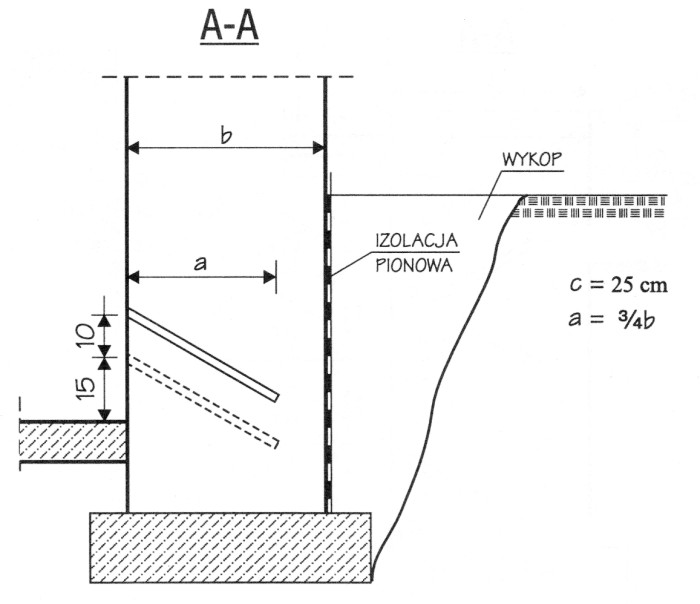

RYS. NR 5
IZOLACJA POZIOMA
Ściana zewnętrzna - wykonanie poziomej w pomieszczeniu piwnicznym z możliwością odkopania ściany
od zewnątrz i wykonanie izolacji metodą tradycyjną z papy. Izolację poziom a należy wykonać metodą
hydrofobową.

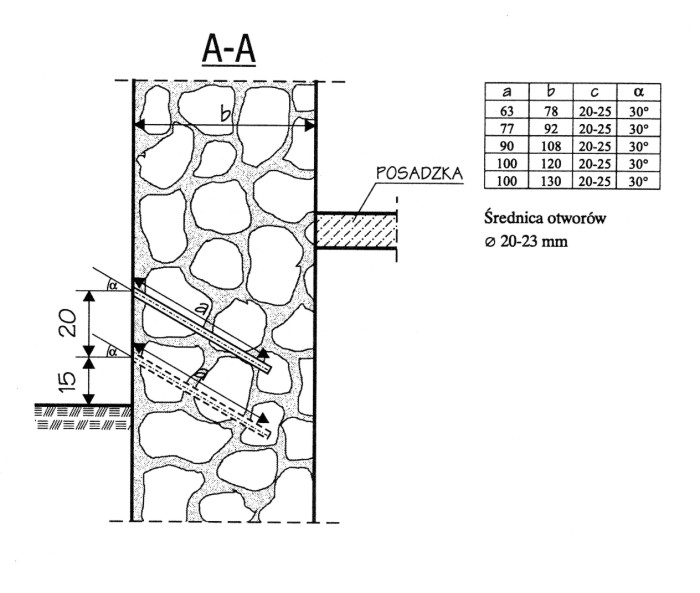

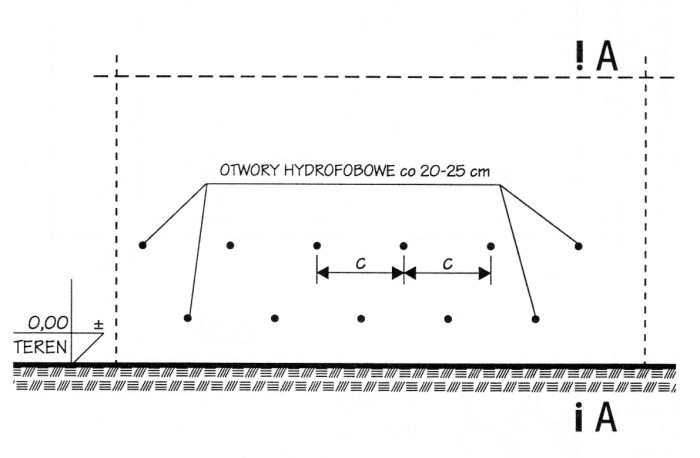

RYS. NR 6
IZOLACJA POZIOMA
Ściana kamienna - otwory należy wiercić w spoinach między kamieniami.
Jeżeli mur jest wykonany z dużych kamieni, to należy również wiercić spoinach.
Głębokość otworów musi być zachowana.

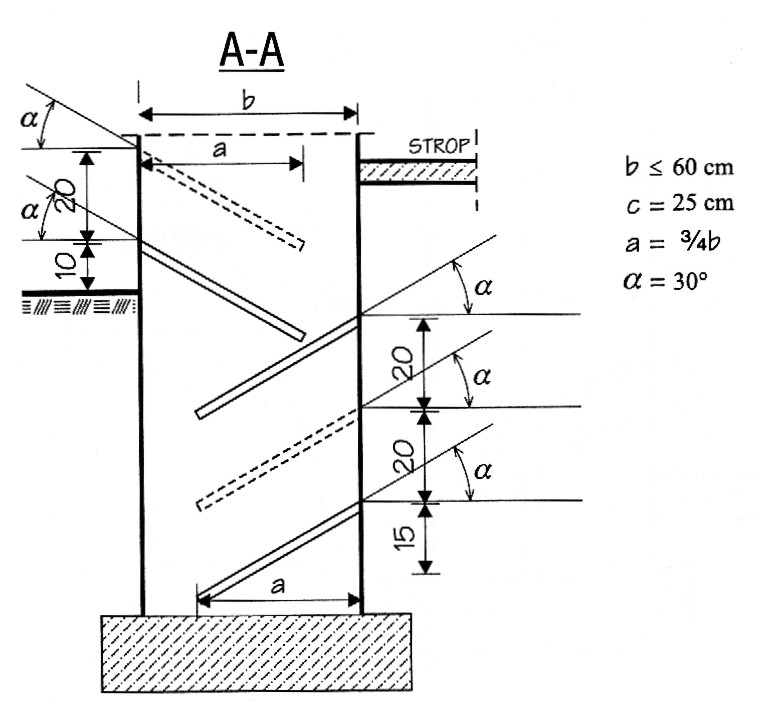

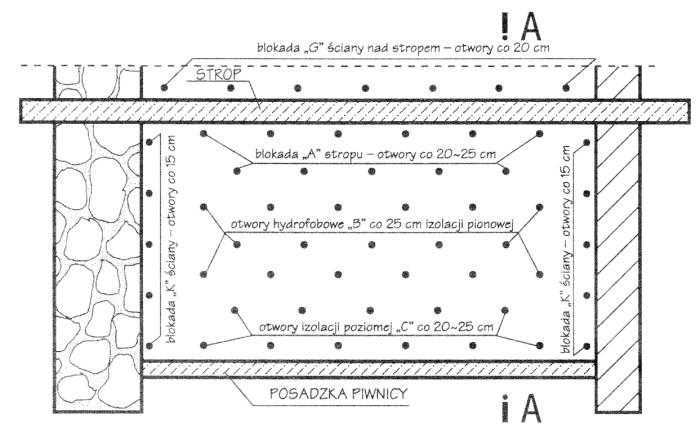

RYS. NR 7
IZOLACJA PIONOWA BEZ ODKOPYWANIA ŚCIAN

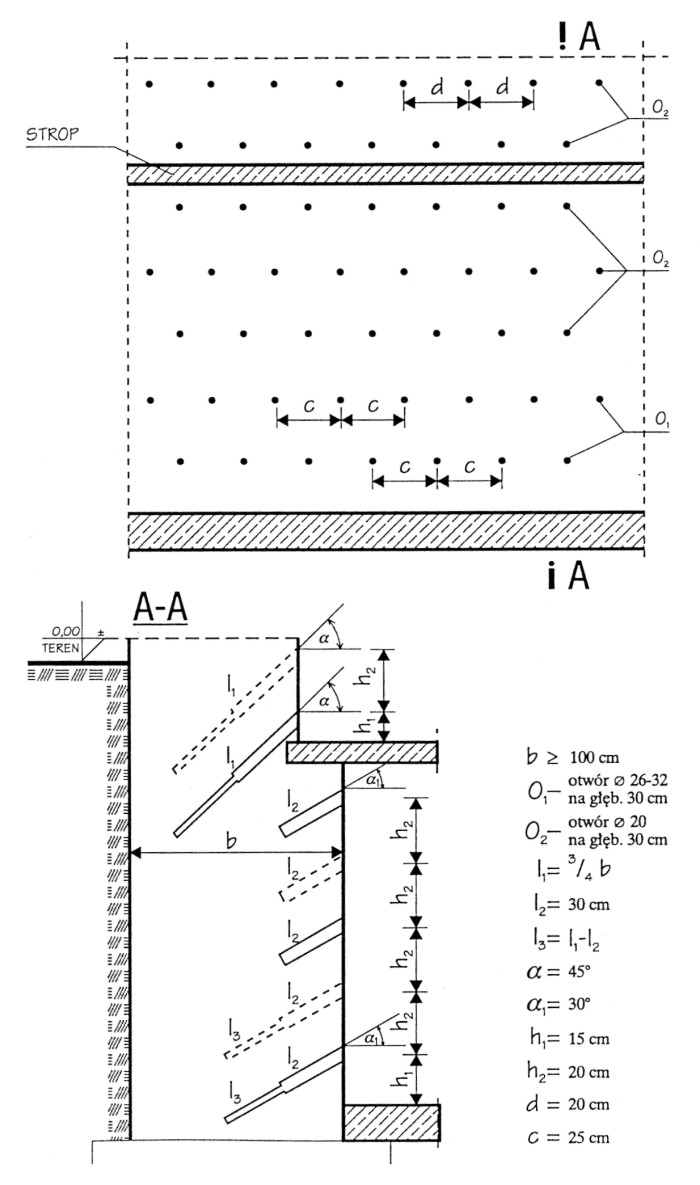

RYS. NR 8
IZOLACJA PIONOWA PIWNICY
Ściana ceglana - poziom stropu poniżej terenu
uwaga otwory O1 wiercić dwuetapowo: I etap średnicy 26 do 28 mm na głębokość 30 cm
II etap średnicy 20 mm na głębokość 3/4b

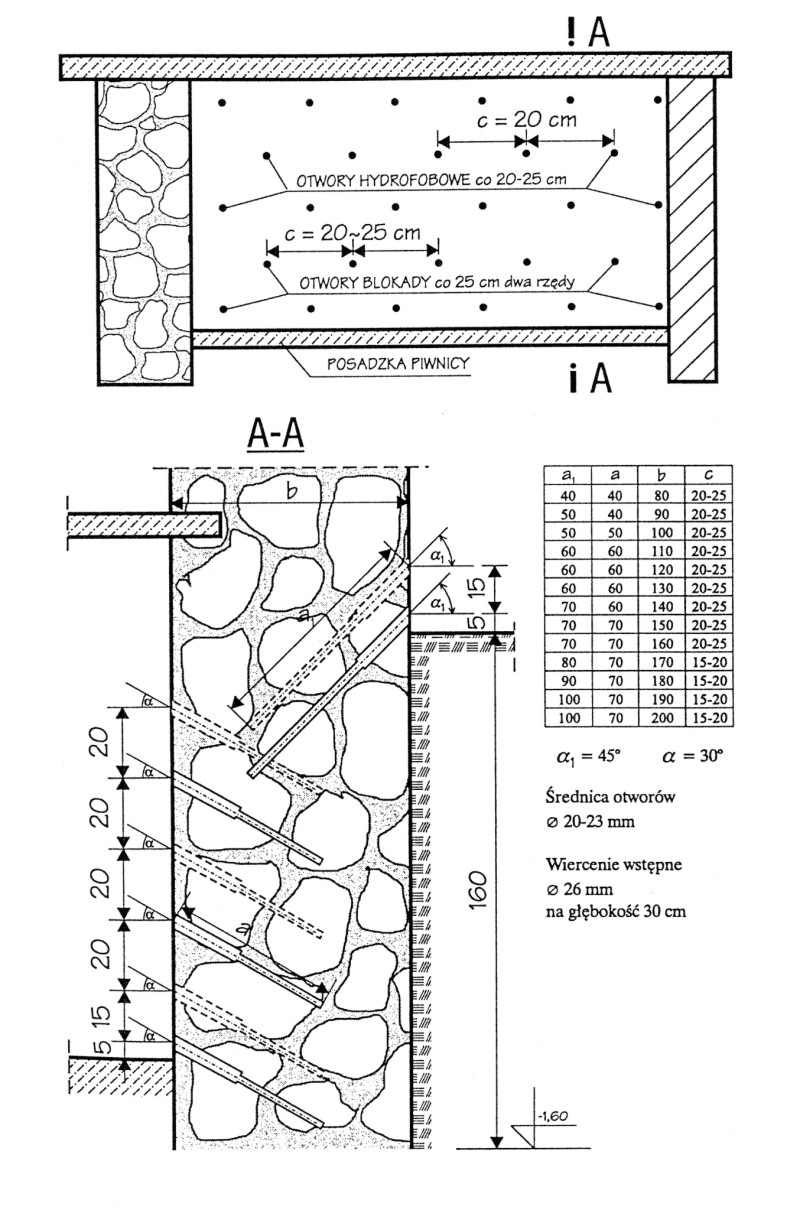

RYS. NR 9
IZOLACJA ŚCIAN PIWNICZNYCH WYKONANYCH Z KAMIENIA
uwaga : w przypadku b> 100 cm kąt nachylenia wiertła dla pierwszego otworu powinien wynosić 15%

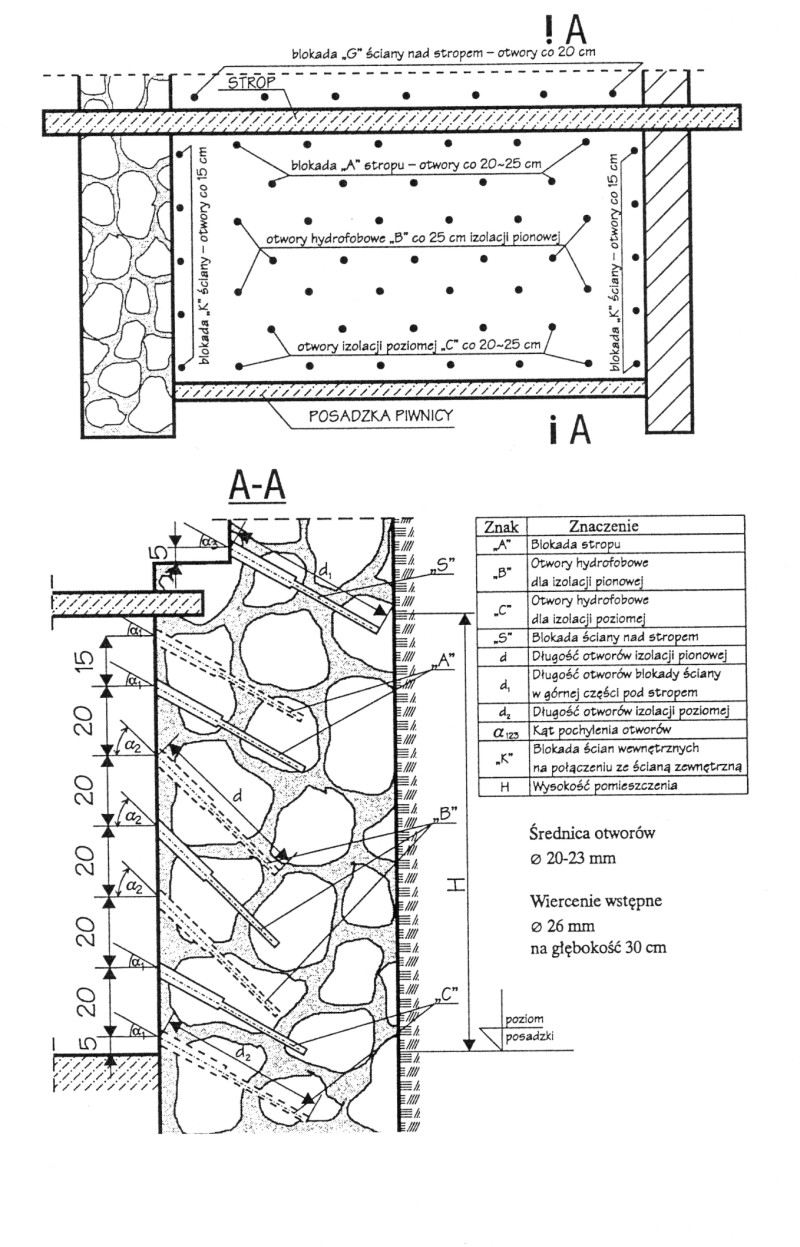

RYS. NR 10
IZOLACJA ŚCIAN PIWNICZNYCH WYKONANYCH Z KAMIENIA

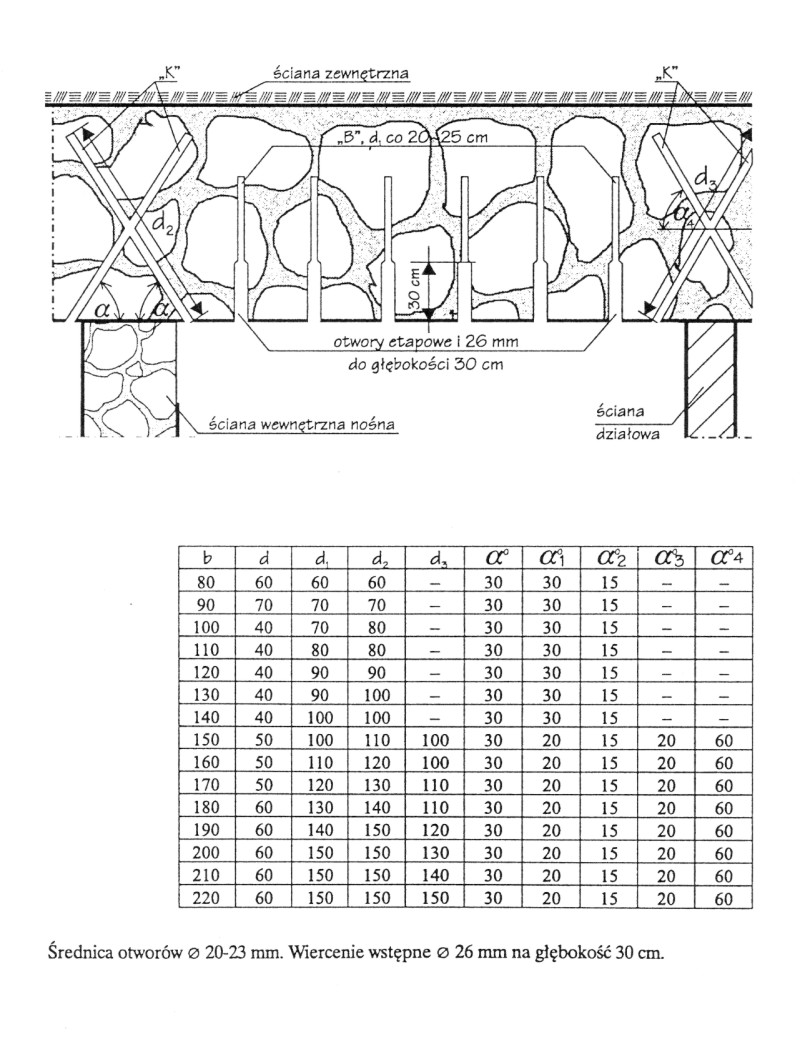

RYS. NR 11
IZOLACJA ŚCIAN PIWNICZNYCH WYKONANYCH Z KAMIENIA
